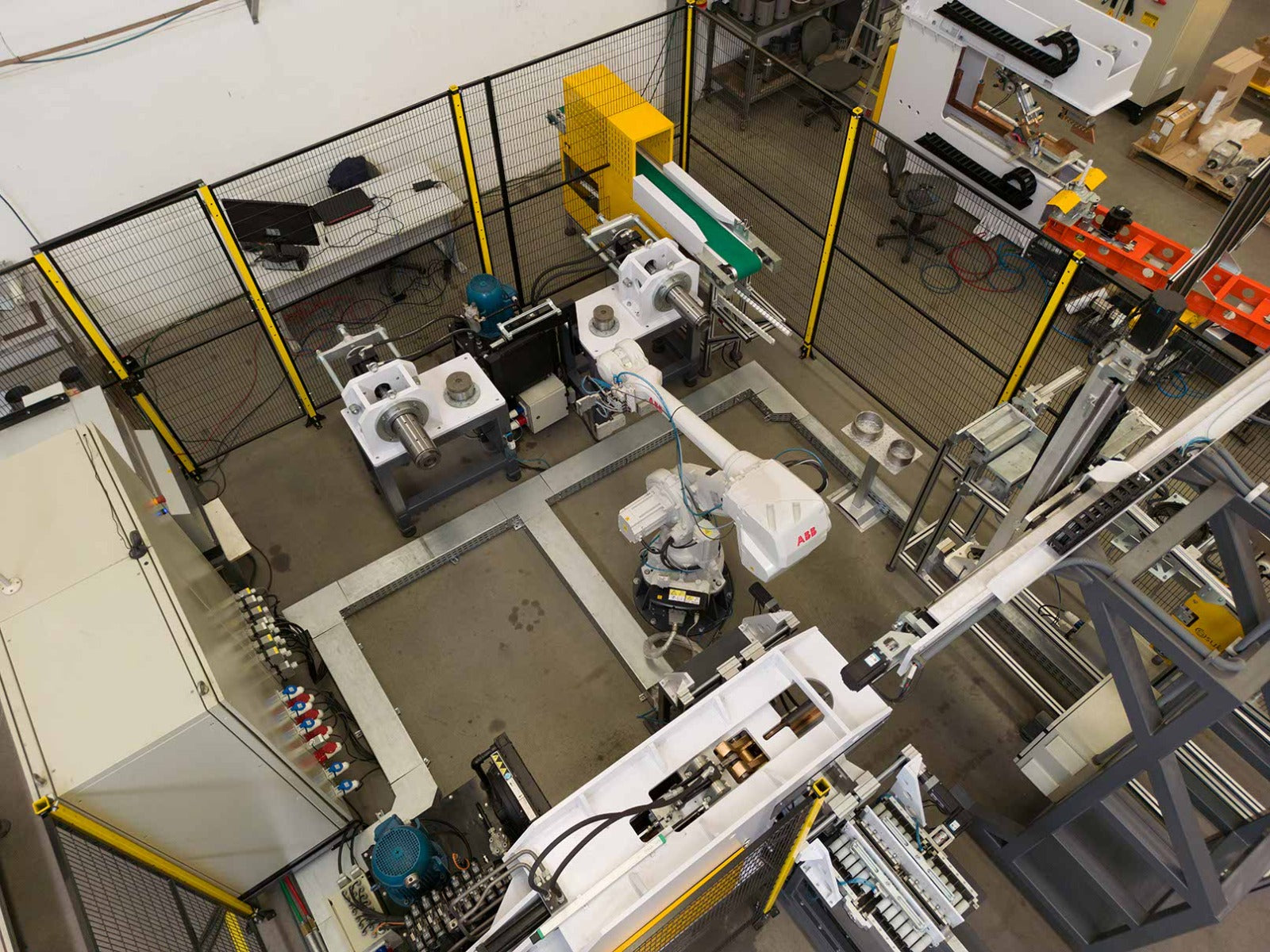

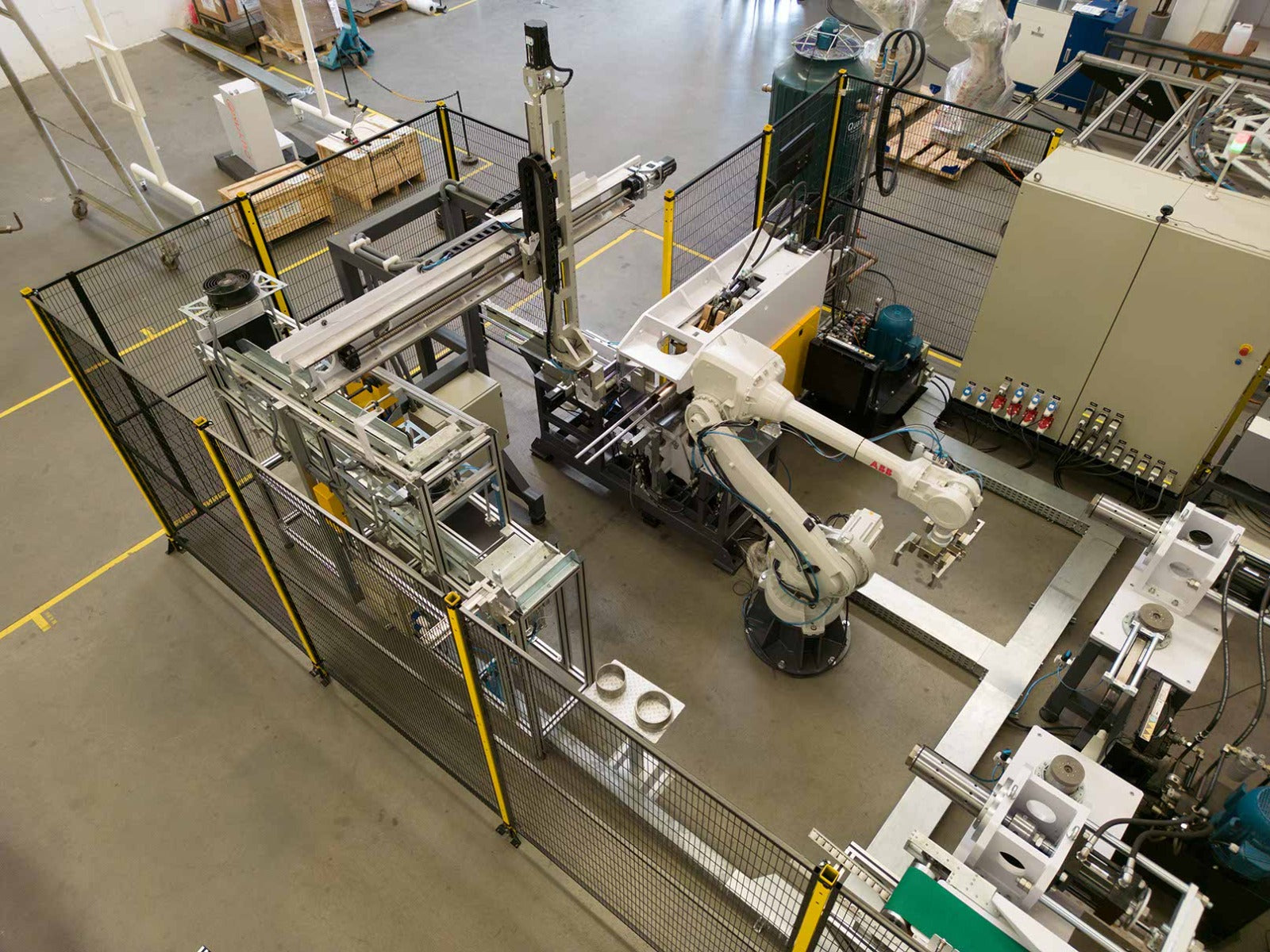

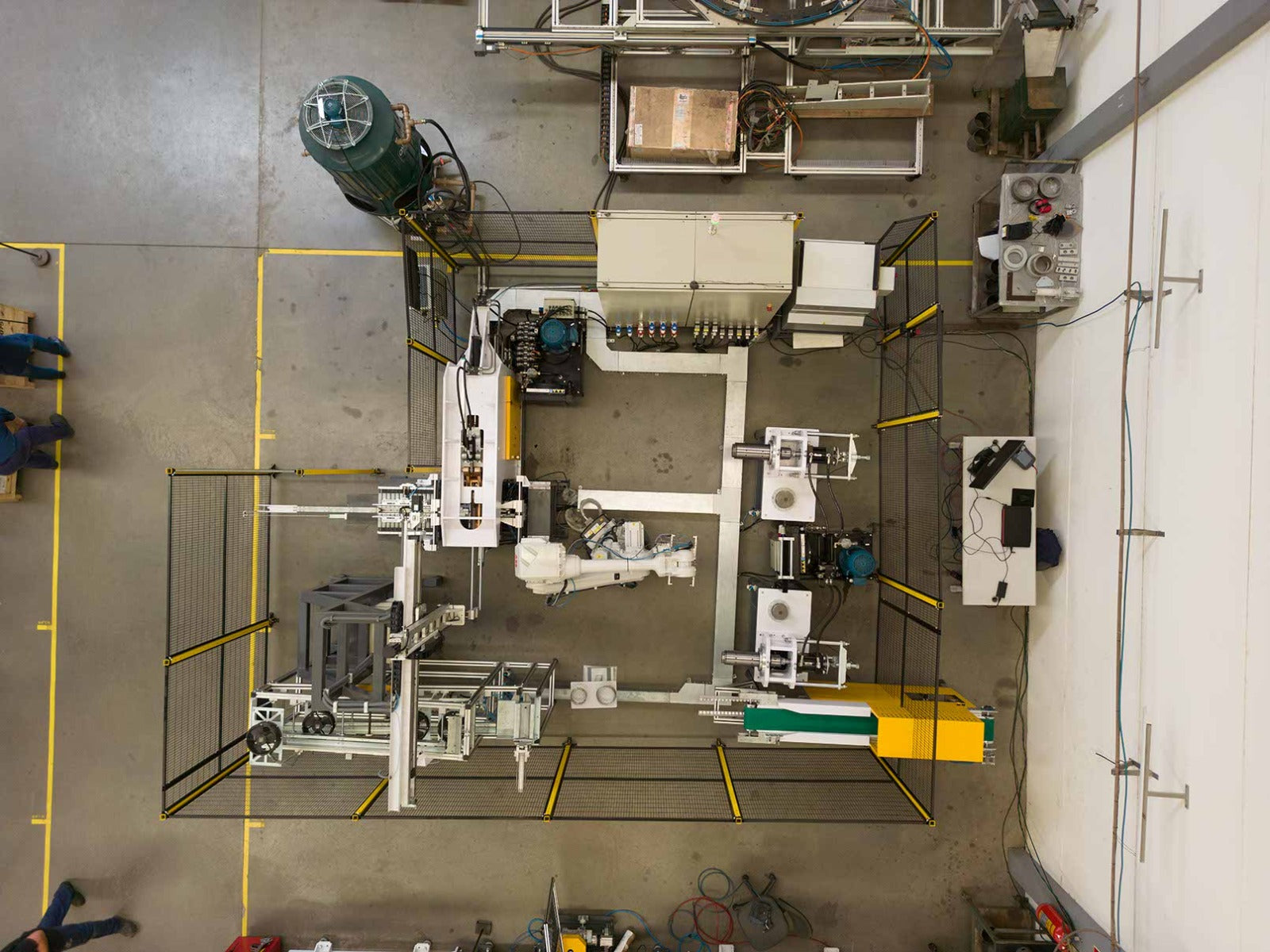

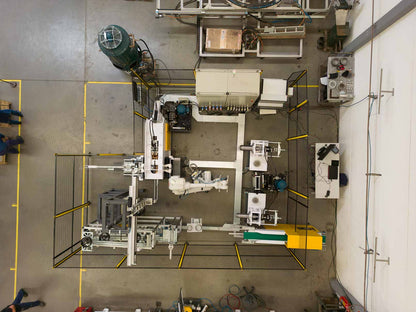

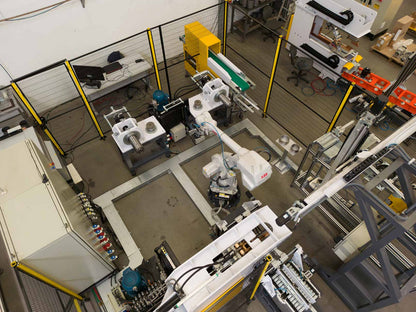

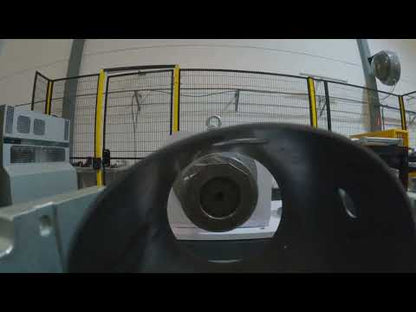

Célula robotizada para soldagem com processo de calandra e calibração, de carcaças para motores elétricos e peças cilíndricas diversas.
O equipamento possui as seguintes especificações básicas:
A. Estação de calibração do diâmetro interno.
B. Estação de medição do ø interno.
C. Esteira de transferência de chapas: Transfere as chapas que estão chegando da máquina de corte, posicionando estas para a ferramenta de dobra conformar o tubo;
D. Estação de calandra e solda: Nesta etapa a chapa é conformada e sequencialmente soldada, com máquina de solda trifásica por costura com tecnologia de soldagem média frequência (MFDC).
E. Calhas para refrigerar carcaças: Concluída a soldagem, as carcaças são transferidas para esta calha, onde um sistema de ventilação auxilia no seu resfriamento. O robô coleta as peças por ordem de chegada;
F. Área de descarga de peças reprovadas (NC) na inspeção dimensional: Esteira posicionada abaixo da esteira principal, que transfere as peças reprovadas para fora da célula, mantendo estas segregadas para acesso de pessoa responsável para definir o respectivo destino;
G. Área de peças aprovadas: Uma esteira transportadora transfere as peças aprovadas para fora da célula de soldagem, onde podem ser fabricados produtos distintos, em cada uma das estações solda e conformação;
H. Painel de potência: Sistema de alimentação (elétrica, hidráulica e pneumática) para todos os componentes da célula;
I. Painel de controle com IHM: Onde são realizadas as funções de programação e operação do equipamento;
J. Confinamento: Fechamento com gradil, conforme normas de segurança;
K. Porta de manutenção/setup: Acesso restrito para preparação e manutenção, com todos os requisitos de segurança necessários para esta aplicação.
L. Garras de manipulação que permitem ao robô manipular duas peças simultaneamente, para que este possa aproveitar o movimento de retirada das peças das estações (calibração e inspeção) e, reposicionar a outra novamente.
M. O desgaste dos eletrodos, é feito eletronicamente e, informado antecipadamente para que o pessoal responsável proceda a operação de troca e, possam ser usinados mantendo os padrões dimensionais correspondentes a esta aplicação.
Descrição Técnica:
·Diâmetros mín e máx(ø): 140mm e 160mm
·Comprimento mín e máx: 150mm – 300mm
